Opis
Stycznik PMC – jak działa?
Stycznik PMC to elektromagnetyczne urządzenie, które służy do załączania i wyłączania obwodów elektrycznych. Działa na zasadzie wytwarzania pola magnetycznego – powoduje zamknięcie lub otwarcie styków. Gdy przez cewkę stycznika przepływa prąd, tworzy się pole magnetyczne przyciągające rdzeń i uruchamiające mechanizm zamykający styki. Stycznik PMC jest wykorzystywany do sterowania różnorodnymi urządzeniami elektrycznymi.
Stycznik PMC
- Przeznaczenie: oświetlenie, ogrzewanie, wentylacja, pompy oraz silniki elektryczne w różnych środowiskach.
- Funkcjonalność: automatyczne sterowanie obwodami elektrycznymi.
- Dodatkowe cechy: zabezpieczenie przed przepięciami i kompaktowy wymiar urządzenia ułatwiający montaż.
- Technologia: elektromagnetyczna, w której cewka stycznika wytwarza pole magnetyczne, uruchamiając mechanizm otwierania lub zamykania styków.

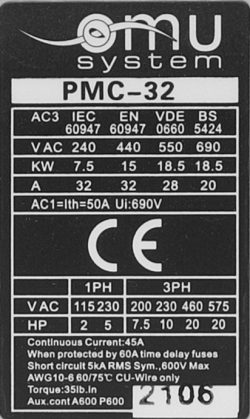

Znamionowy prąd roboczy:
| Przy napięciu: | 240V | 440V | 690V |
| AC3 | 32A | 32A | 20A |
Moc znamionowa:
| Przy napięciu: | 240V | 440V | 690V |
| AC3 | 7,5kW | 15kW | 18,5kW |
| Prąd znamionowy AC1: | 50A |
| Napięcie sterujące: | 24V, 230V lub 400V |
| Znamionowa częstotliwość: | 50/60Hz |
| Znamionowe napięcie izolacji: | 690V |
| Stopień ochrony: | IP20 |
| Ilość biegunów: | 3+2NO+2NC |
| Temperatura pracy: | 75°C |
| Maksymalny przekrój przewodu: | 20 mm² |
| Mocowanie: | na szynie TH35 lub wkrętami do podłoża |
| Wymiary: | 68×82×94,5mm |
