Opis
Funkcje:
1. Opóźnione załączenie
2. Impuls o długości T wyzwalany zboczem narastającym
3. Impulsator symetryczny o okresie 2T
3.1. start od przerwy
3.2. start od impulsu
Zakresy czasu:
0,1 ÷ 1,2 s; 1 ÷ 12 s; 10 ÷ 120 s
1 ÷ 12 min; 10 ÷ 120 min
1 ÷ 12 h; 10 ÷ 120 h
| Rodzaj pracy: | praca ciągła (C) |
| Poziom zakłóceń: | normalny (N) |
| Roboczy zakres napięcia zasilania: | 0,85 ÷ 1,1 Un |
| Temperatura otoczenia: | -25°C ÷ 55°C |
| Nastawa czasu: | płynna w 7 podzakresach |
| Zakres nastawy czasu: | 0,1 s ÷ 120 h |
| Dokładność powtarzania: | ± 0,5% |

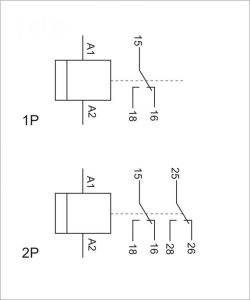

| Zestyk wyjściowy: | |
| 1P – pojedynczy przełączny | |
| 2P – podwójny przełączny | |
| Obciążalność prądowa zestyku (przy cosφ=1): | |
| 1P: | 16A |
| 2P: | 2 x 8A |
| Napięcie znamionowe zestyku: | 250V AC |
| Stopień ochrony: | IP 20 |

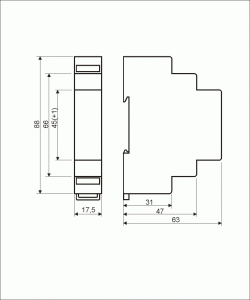

| Obudowa: | typ S1, 88x63x17,5 mm (1 moduł) |
| Przyłącz: | zaciski śrubowe |
| Masa urządzenia: | 60g |
| Sposób montażu: | na szynie TH35 |
| Znamionowe napięcie zasilania: | |
| TX 132s/230 | 230V AC |
| TX 132s/24 | 24V AC/DC |
